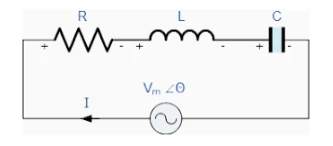

I et serie RLC-kredsløb, når induktansværdien af induktoren er lig med kapacitansværdien af kondensatoren, opstår der et frekvenspunkt, med andre ord, X stort=X C. Punktet, hvor dette sker, kaldes resonansfrekvenspunktet, (ƒ - r), og da vi analyserer seriens resonans-resonanskredsløb, producerer dette resonanskredsløb RLC.
Når frekvensen nærmer sig det uendelige, vil induktorens reaktans også stige mod det uendelige, og kredsløbskomponenterne fungerer som et åbent kredsløb. Men når frekvensen nærmer sig nul eller DC, vil reaktansen af induktoren falde til nul, hvilket forårsager den modsatte effekt, som en kortslutning. Det betyder, at induktorens reaktans er proportional med frekvensen, mindre ved lave frekvenser og højere ved høje frekvenser.

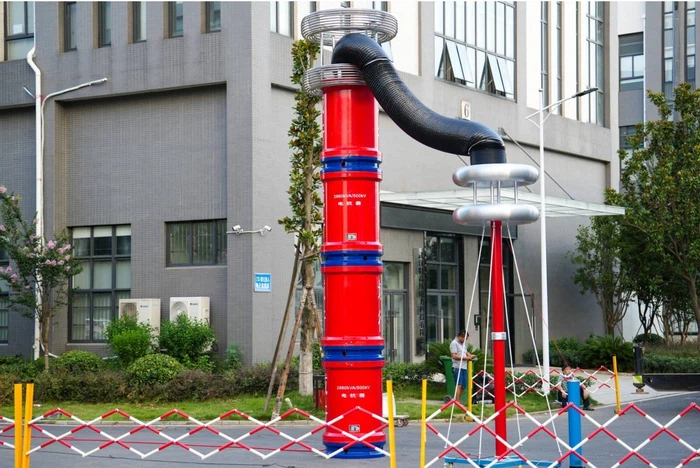

Den væsentligste forskel mellemserieresonans (også kendt som variabel frekvens serieresonanstestanordning)og parallel resonans er, at der på grund af dannelsen af energilagringskredsløb er en stor mængde cirkulerende strøm, og dens retning efter serieresonansstrømkurven er nøjagtig modsat.
Når frekvensen nærmer sig uendeligt, vil reaktansen af kondensatoren falde til nul, hvilket får kredsløbskomponenterne til at fungere som en ideel leder på 0 Ω. Men efterhånden som frekvensen nærmer sig nul- eller DC-niveau, vil reaktansen af kondensatoren hurtigt stige til uendelig, hvilket får den til at udøve en stor modstandseffekt som en åben kredsløbstilstand. For enhver given kapacitansværdi betyder dette, at kapacitansreaktansen er omvendt proportional med frekvensen.
Når XL=XC ophæver to lige store og lige reaktanser hinanden. Og det punkt, hvor to reaktanskurver skærer hinanden i figuren, indikerer resonans i AC-kredsløbet.
Bemærk venligst, at når kapacitansreaktansen dominerer kredsløbet, har impedanskurven i sig selv en hyperbolsk form. Men når induktansreaktansen dominerer kredsløbet, på grund af den lineære respons af XL, er kurven asymmetrisk. Derfor, hvis kredsløbsimpedansen er på sin minimumsværdi under resonans, skal adgangen af kredsløbet være på dens maksimale værdi. Et af kendetegnene ved enserie resonanskredsløb er, at adgangen er meget høj, men det kan være en dårlig ting, fordi den meget lave modstandsværdi under resonans betyder, at kredsløbsstrømmen kan være meget farlig.
Frekvensresponskurven for aserie resonanskredsløb angiver, at størrelsen af strømmen er en funktion af frekvensen. Når det plottes på en graf, kan det ses, at responsen starter fra næsten nul og når sin maksimale resonansfrekvens ved I MAX=I. R bliver uendelig med ƒ og falder derefter igen til næsten nul. Som et resultat, selv ved resonans, kan amplituden af spændingen C over induktoren L og kondensatoren C være meget større end strømforsyningsspændingen, fordi de er ens og udligner hinanden, når de er modsatte. Da serieresonanskredsløbet kun fungerer ved resonansfrekvensen, kaldes denne type kredsløb også et modtagerkredsløb, fordi kredsløbets impedans er på sit minimum under resonans, hvilket gør det nemt at acceptere en frekvens svarende til dens resonansfrekvens. Den nuværende. Resonanseffekten i et seriekredsløb er også kendt som "spændingsresonans".
