Erserie resonanssvarer til en kortslutning? Wuhan UHV har specialiseret sig i produktion afserie resonans, med en bred vifte af produktudvalg og professionel elektrisk test. At findeserie resonans, vælg Wuhan UHV.
I et AC-kredsløb med modstand R, induktor L og kondensator C,serie resonansresulterer generelt i forskellige faser af spænding og strøm i begge ender af kredsløbet. Hvis vi justerer parametrene eller strømfrekvensen for kredsløbskomponenter (L eller C), kan vi gøre deres faser ens, og hele kredsløbet virker rent resistivt. Når et kredsløb når denne tilstand, kaldes det resonans. I resonanstilstanden når eller nærmer den samlede impedans af kredsløbet sin maksimale værdi.

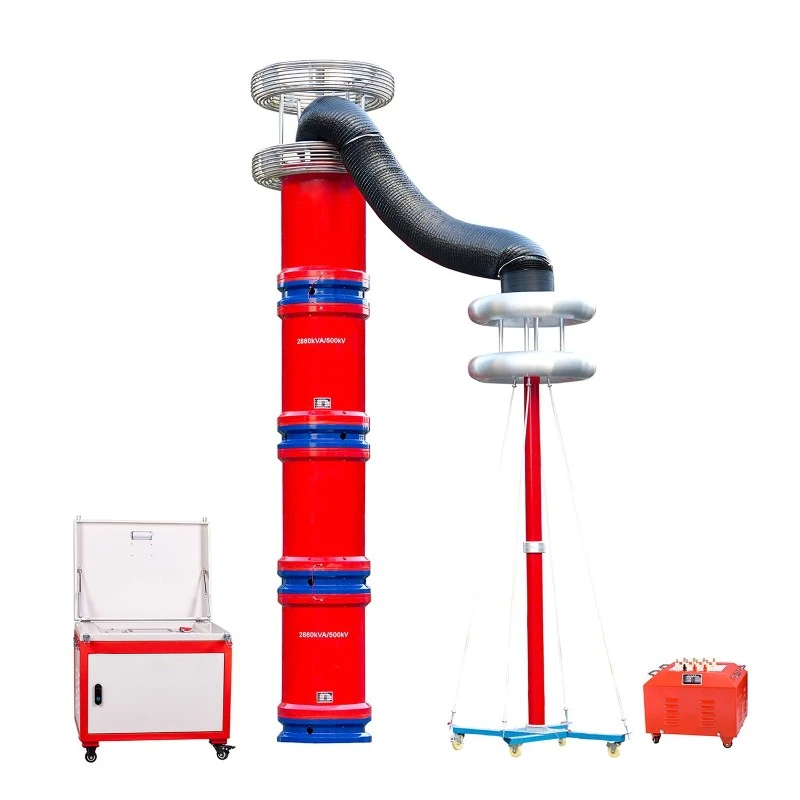

Serie resonanser sammensat af en strømforsyning med variabel frekvens, magnetiseringstransformator, reaktor og kapacitiv spændingsdeler. Kondensatoren og reaktoren i testprøven danner en serieresonansforbindelse; Spændingsdeleren er forbundet parallelt med testprøven for at måle resonansspændingen på testprøven og give et overspændingsbeskyttelsessignal; Frekvensmodulationseffekten er koblet til serieresonanskredsløbet gennem en magnetiseringstransformator, der giver excitationseffekt til serieresonans.
Serieresonans, også kendt somserie resonanstestanordning, refererer til et kredsløb, hvor spændingen U og strøm I har samme fase, og kredsløbet udviser ren modstand. Og kortslutning refererer til den situation, hvor strømmen ikke strømmer gennem det elektriske apparat i kredsløbet og er direkte forbundet til strømforsyningens to poler. I konceptet er serieresonans og kortslutning helt forskellige, så hvorfor svarer serieresonans til kortslutning?
I et kredsløb, hvis strømmen ikke løber gennem det elektriske apparat og er direkte forbundet til strømforsyningens to poler, vil strømforsyningen blive kortsluttet. Ifølge Ohms lov I=U/R er det kendt, at på grund af den lave modstand af ledninger, vil strømmen i kredsløbet være meget stor, når strømforsyningen kortsluttes. En så stor strøm kan ikke holdes af batterier eller andre strømkilder, hvilket kan forårsage skade på strømforsyningen.
Betingelserne for generering afserie resonanser i et seriekredsløb sammensat af modstand, induktans og kapacitans. Når kapacitansreaktansen XC er lig med induktansreaktansen XL, det vil sige XC=XL, er fasen af spændingen U og strøm I i kredsløbet den samme, og kredsløbet udviser ren modstand. Dette fænomen kaldes serieresonans. Når der opstår en serieresonans i et kredsløb, impedansen af kredsløbet Z=√ R ^ 2+(XC-XL) ^ 2=R, minimeres den samlede impedans i kredsløbet, og strømmen vil nå sin maksimale værdi.
Nogle gange i praktisk brug, når testprøvens isoleringssvage punkt er nedbrudt iserie resonanstilstand, mister kredsløbet øjeblikkeligt resonans, og sløjfestrømmen falder hurtigt til 1/Q af den normale teststrøm. Når RLC-seriens resonanskredsløb giver resonans, Xl=Xc, Impedansen af kredsløbet er Z=R+j (Xl Xc)=R, og spændingen af den reaktive del er Ux=I (Xl Xc)=0, så denne del svarer til en kortslutning. Derfor kan RLC-seriens resonanskredsløb svare til et rent modstandskredsløb, der kun indeholder R. I lægmandssprog, når det kommer til serieresonans, er impedansen af LC-serieforbindelsen meget lille, næsten nul, for resonansfrekvensen. Dette svarer næsten til kortslutning af strømforsyningen. Og hvis du vil have dette resonanskredsløb til at fungere, skal du have en meget stor-højfrekvent strømkilde til at levere strøm i stedet for at bruge en almindelig spændingskilde.
