Når et enkelt portnetværk, der indeholder induktive, kapacitive og resistive elementer, oplever resonans ved visse driftsfrekvenser, når bølgeformsfaserne for portspændingen og strømmen er de samme, kaldes det kredsløbsresonans. Et kredsløb, der kan give resonans, kaldes et resonanskredsløb. Resonanskredsløb er meget udbredt i elektronisk og kommunikationsteknik.
RLC serie resonanskredsløb

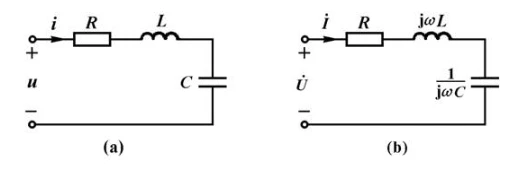

Figur 12-15 (a) viser RLC-seriens resonanskredsløb, og figur 12-15 (b) er dets fasemodel
Figur 12-15
Ethvert passivt netværk med to terminaler, der består af modstand R, induktor L og kondensator C, giver resonans, når indgangsstrømmen er i fase med indgangsspændingen. Studiet af resonansfænomener har betydelig praktisk betydning. På den ene side er resonansfænomener meget udbredt i frekvensvalg og filtreringskredsløb i elektronisk teknologi. På den anden side er resonans i strømsystemer faktisk meget farlig og bør undgås eller undertrykkes. RLC-seriens resonanskredsløbsforsøg er et rutineeksperiment i "kredsløbsanalyse". Formålet med eksperimentet er dybt at forstå og mestre resonansforholdene, impedans, strøm og spændingskarakteristika for RLC-seriens resonanskredsløb og at måle resonanskarakteristikkurven ved at justere signalkildens frekvens.
Ved at kombinere traditionelle eksperimenter med simuleringer måles resonansegenskaberne for RLC-seriekredsløb ved hjælp af traditionelle eksperimenter. Måleresultaterne indikerer, at traditionelle eksperimenter har væsentlige fejl i komponenterne, hvilket resulterer i, at nogle eksperimentelle data afviger væsentligt fra teoretiske værdier, hvilket ikke er befordrende for vores forståelse og absorption af teoretisk viden om serieresonanskredsløb. Derfor blev der ved at bruge simuleringssoftware som platform udført en række simuleringer for at bygge bro mellem teoretisk læring og traditionelle eksperimenter og for at undersøge resonansegenskaberne for RLC-seriekredsløb. Ved at sammenligne de teoretiske værdier, faktiske måleværdier og softwaresimuleringsværdier horisontalt, kan vi også have en vis forståelse af de problemer, der findes i traditionelle eksperimenter.
Kvalitetsfaktorernes indflydelse på kredsløbskarakteristika
For RLC-seriens resonanskredsløb varierer sløjfestrømmen med frekvensen af inputsignalet. Ved resonansfrekvensen f0 er sløjfestrømmen maksimal, mens sløjfestrømmen i frekvensbånd langt fra f0 er kraftigt undertrykt. Denne egenskab kaldes selektivitet. Jo større kvalitetsfaktor Q for kredsløbet er, jo mere ryster resonanskurven for kredsløbsstrømmen. Jo bedre selektivitet.
Det traditionelle RLC-serie resonanskredsløbseksperiment har intern modstand i den faktiske punktsensorboks, og dens modstandsværdi varierer med frekvensen af signalkilden, hvilket resulterer i betydelige uoverensstemmelser mellem resonansfrekvensen og spændingen af hver komponent under resonans og de teoretiske beregnede værdier, hvilket fører til en afbrydelse mellem eksperimentet og teoretisk læring. For at kompensere for de problemer, der eksisterer i traditionelle eksperimenter og uddybe vores fordøjelse og absorption af teoretisk viden, blev simuleringssoftware indført i eksperimentet for at simulere frekvenskarakteristika for spændingen af hver komponent og frekvenskarakteristika for bestikkelsesstrømmen under forskellige kvalitetsfaktorer. Det udfylder hullet i traditionelle eksperimenter og giver os mulighed for omfattende og dybt at forstå kredsløbets karakteristika under resonans.
