Effekt frekvens serie resonans test enhed? Wuhan UHV har specialiseret sig i produktion afserie resonans, med en bred vifte af produktudvalg og professionel elektrisk test. At findeserie resonans, vælg Wuhan UHV.

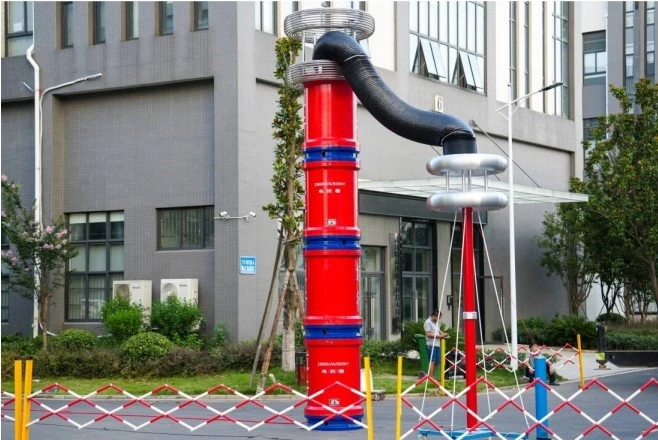

Destrømfrekvens serie resonans test enhedbruger tunet induktans og belastningskapacitans til at generere strømfrekvensserieresonans for at opnå effektfrekvenstestspændingen.Serie resonansbestår af en isolationstransformator, en frekvens- og spændingsregulerende strømforsyning, en magnetiseringstransformator, en reaktor og en kapacitiv spændingsdeler. Kondensatoren og reaktoren i testprøven danner en serieresonansforbindelse; Spændingsdeleren er forbundet parallelt med testprøven for at måle resonansspændingen på testprøven og give et overspændingsbeskyttelsessignal; Frekvensmodulationseffekten er koblet til serieresonanskredsløbet gennem en magnetiseringstransformator, der giver excitationseffekt til serieresonans.
Destrømfrekvens serie resonans test enhedbruges hovedsageligt til frekvenskonvertering AC modstå spænding test af 10kV, 35kV og 110kV krydsforbundne gummistrømkabler, 66kV, 110kV og 220kV kombinerede elektriske apparater (GIS), og effektfrekvens AC modstå spændingstest af hydrauliske eller krafttransformatorer. Det grundlæggende princip er at bruge en justerbar (30-300Hz) XZ-L strømfrekvensinduktionsgenerator AC-modstandsspændingsudstyr til at generere AC-testspænding gennem resonans med den testede kondensator. På grund af kablers store kapacitans er traditionelle strømfrekvenstesttransformatorer voluminøse, omfangsrige og vanskelige at få på stedet strømkilder med høje strømme. Derfor,serie resonans AC modstå spænding testudstyrer almindeligt anvendt. Dens indgangseffektkapacitet kan reduceres betydeligt, vægten kan reduceres, og den er nem at bruge og transportere. I den indledende fase blev resonansenheder af induktionstype (50Hz) almindeligvis brugt, men de har ulemper såsom dårlig automatisering og høj støj. Derfor bruges der i dag mest frekvenskonverteringsresonans, som kan opnå højere kvalitetsfaktor (Q-værdi), og har fordele såsom automatisk tuning, flere beskyttelser, støjreduktion, fleksible kombinationsmetoder og let vægt pr. stk.
Karakteristika for strømfrekvensserieresonanstestanordning
1. Den har flere funktioner, herunder fuldautomatisk (automatisk tuning, automatisk boosting), fuld manuel (manuel tuning, manuel boosting) og semi-automatisk (automatisk tuning, manuel boosting og manuel tuning, automatisk boosting), og kan skiftes og bruges frit;
2. Udstyret med indstillinger for testspænding, tryktid, alarmstrømindstilling, alarmspændingsindstilling, frekvensområde og startspænding;
3. Udstyret med udladningsbeskyttelsesfunktion, i tilfælde af flashover af testprøven eller pludseligt tab af resonans i resonanskredsløbet forårsaget af andre årsager, vil den variable frekvenskontrolstrømforsyning øjeblikkeligt automatisk og hurtigt afbryde udgangen og vise beskyttelsestypen og flashoverspændingsværdien;
4. Mål og vis relevant information såsom udgangsspænding, udgangsfrekvens, tryktid og beskyttelseshandlingstype. Spændingen vil automatisk falde til nul efter afslutning af testen;
5. Stor LCD fuld kinesisk interface platform teknologi, fuld touch screen betjening, datalagring
Tekniske funktioner
1. Avanceret digital- og strømteknologi: Strømenheden vedtager det seneste intelligente strømmodul (IPM), der er introduceret i udlandet, som integrerer drev, beskyttelse og strømkonvertering, hvilket i høj grad forbedrer pålideligheden af hele maskinen og reducerer volumen og vægt.
2. Komplet beskyttelsesfunktion:
Overspændingsbeskyttelse: Beskyttelsesværdien kan indstilles, og handlingstiden er mindre end 1 millisekund;
Dobbelt overstrøms- og overophedningsbeskyttelse: kombinerer selv-beskyttelse af høj-enheder med softwarebeskyttelse med en handlingstid på mindre end 10 mikrosekunder;
Overslagsbeskyttelse: Aktionstiden er mindre end 1 millisekund, og flashoverspændingsværdien kan registreres;
Nulstillingsbeskyttelse: nulspændingsstart.
3. Unikke fire arbejdstilstande:
Manuel test: Søg manuelt efter resonanspunktet og øg manuelt spændingen til det krævede niveau og automatisk tid efter tryk på knappen;
Automatisk test: Søg automatisk efter resonanspunktet i henhold til indstillingerne, stig derefter automatisk til den indstillede spænding og start automatisk timing;
Automatisk tuning og manuel boosting: Efter automatisk at finde resonanspunktet i henhold til indstillingerne, skal spændingen manuelt hæves til den ønskede værdi, og knappen "automatisk timing" vil blive trykket for automatisk tid;
Manuel indstilling af automatisk boost: Søg manuelt efter resonanspunktet, og time op automatisk efter automatisk boost i henhold til indstillingerne.
