Effekt frekvens resonans modstå spænding enhed

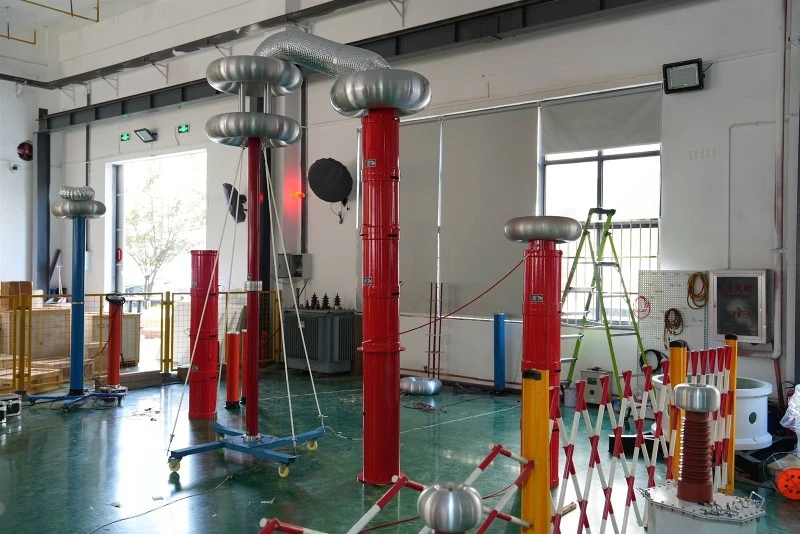

Destrømfrekvensresonansanordningbruges hovedsageligt til AC-modstandsspændingstestning af 6kV-500kV-højspændingskryds-kabler, 6kV-500kV-transformatorer, generatorer, GIS- og SF6-afbrydere og andet strømstærkt-højspændingsudstyr såsom samleskinner og transformere. En enhed, der bruger indstillede induktorer og belastningskondensatorer til at generere strømfrekvensserieresonans og opnå strømfrekvenstestspænding. Serieresonanstestudstyr er meget udbredt i industrier som kraft, metallurgi, petroleum og kemiteknik og er velegnet til overdragelse og forebyggende test af kapacitive prøver med høj kapacitet, højspænding.
L - induktans af justerbar reaktor CX - kapacitans af testobjekt
R - Ækvivalent seriemodstand beregnet baseret på det aktive tab af den justerbare reaktor, det dielektriske tab af det testede objekt og det omfattende tab af kredsløbet.
Juster induktansen af den justerbare reaktor i seriekredsløbet, så dens induktans XL ved strømfrekvensen f er lig med kapacitansen XCX af belastningskondensatoren. På dette tidspunkt opnås fuldstændig resonans, og induktansen af reaktansen er induktansen L ved resonanspunktet. Når kredsløbet er fuldt resonans,
Belastningskapaciteten CX er grundlæggende konstant. Når L justeres for at nå fuld resonans L0, justeres IX. Når den påkrævede UC-værdi er nået, begynder modstandsspændingstesten.
Under komplet serieresonans giver strømforsyningen kun UJ til at etablere IX, og excitationseffekten PJ=UJIX med COS Φ=1 overvinder det tilsvarende omfattende aktive tab IX2R i kredsløbet, spændende og opretholder stabil resonans.Serie resonanser en resonans forårsaget af spændingskompensation eller lavspændingsexcitation.
Hovedkarakteristika vedstrømfrekvens resonans modstå spænding enhed
Due to full compensation of resonant reactive power, the power of the power supply and equipment is only less than 1/10 of the required capacity of the tested object (1/Q>10); Enheden har et lille volumen, let vægt, stor udgangskapacitet og kræver en lille strømforsyningskapacitet. Det er billigt, nemt at betjene og sikkert at bruge;
Serieresonans er faktisk et strømfiltreringskredsløb, som gør strømmen, der passerer gennem testprøven, grundlæggende til den fundamentale strøm, og bølgeformsforvrængningshastigheden (THD) af udgangsspændingen er ekstremt lille, hvilket er overlegent i forhold til alle typer eksisterende AC-modstandsspændingsudstyr;
Kortslutningsstrømmen efter flashover eller sammenbrud af testprøven er kun 1/10 eller mindre af den før kortslutningsteststrøm (1/Q), hvilket effektivt kan forhindre udvidelse af beskadigelse af fejlpunktet efter sammenbrud;
Umiddelbart efter flashover slukkes lysbuen automatisk, og processen med at etablere resonansspændingen efter slukning af lysbuen er relativt lang (i sekunder), hvilket er en stabil-state etableringsproces uden hensyntagen til spændingsoverskridelse eller faren for at genoprette overspænding i mikrosekundniveau og millisekundniveau.
Prioriter tuning
For at sikre sikkerheden og glat fremdrift af eksperimentet er det under serieresonansmodstandsspændingstesten nødvendigt først at justere L for at nå den fulde resonans L0 ved en given lav initial excitationsspænding UJ0 (normalt et par hundrede volt), og langsomt øge spændingen inden for et lille område af afstemningsgrad ST, indtil UC når den forudbestemte modstandsspændingsværdi.
