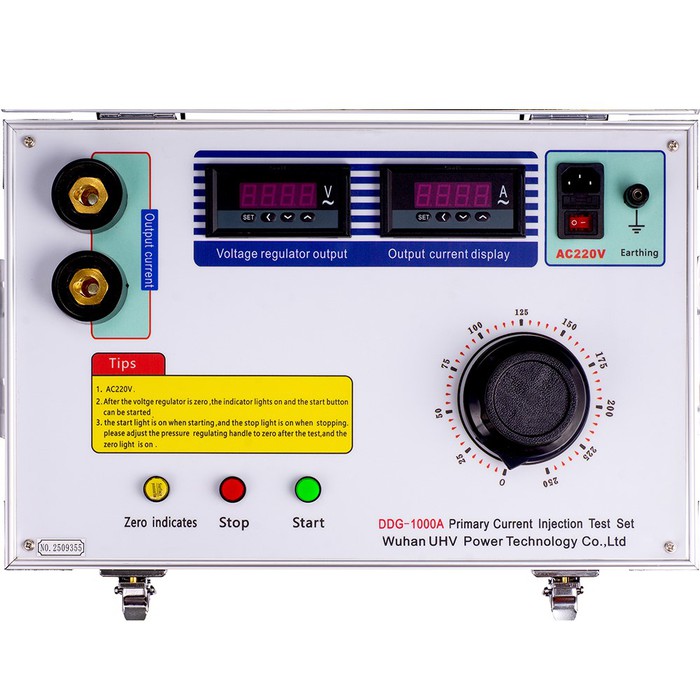

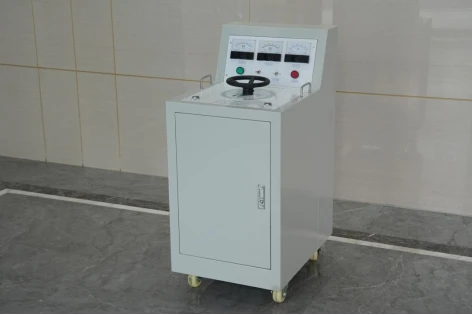

Primær Current Injection Tester

Primary Current Injection Tester er det nødvendige udstyr på steder med stærk strøm. Det er meget udbredt i kraftværker, kraftdistributionsstationer, elektriske producenter, forskningsinstitutter og andre afdelinger. Udstyret har karaktererne kort- eller intermitterende system, lille størrelse, let vægt og nem vedligeholdelse og så videre.

1. Højstrømsgeneratoren har to amperemeter til overvågning af størrelsesområdet.

2. Autotransformeren kan frit justeres.

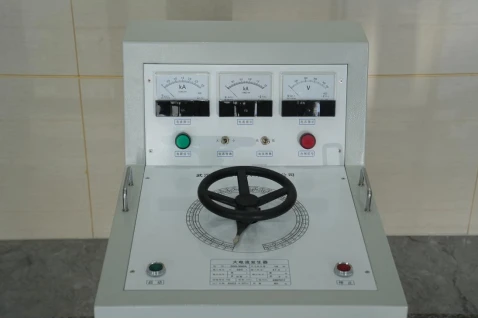

3. Statusindikatorlys, knapkontrol, nem at betjene.

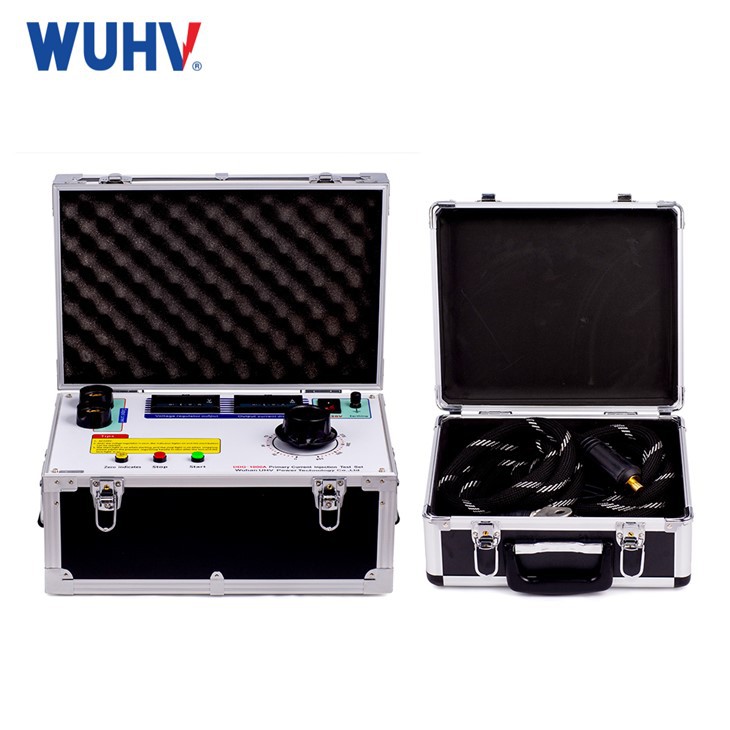

4. Den overordnede adskillelige struktur er let at flytte.

1. Forbind strømforstærkeren med det testede produkt i henhold til testkravene, og sørg for, at der er strømforsyning. (For split type, tilslut "input" på panelet med strømmen, "output" med "input" på DDK og "instrument" med "instrument" på DDK.

2. Vælg positionen for Current Switch i henhold til den nødvendige strøm.

3. Tænd for strømmen, og det grønne lys skal være tændt (hvis ikke, drej spændingskontakten mod uret til nul, indtil det grønne lys er tændt). Tryk på startknappen, det grønne lys skal være slukket, og det røde lys er tændt. Drej spændingskontakten med uret, indtil strømmen stiger til det nødvendige niveau.

4. Drej spændingskontakten mod uret til nul, tryk på Stop-knappen, det røde lys er slukket og det grønne lys er tændt. Testen er slut.

1.Bekræft beskyttelsesrelæet: Sørg for, at relæet reagerer nøjagtigt på fejltilstande.

2.Test strømtransformer (CT): Simuler høj strøm for at verificere CT-ydelse.

3.Simuler fejltilstande: Generer høj strøm for at simulere virkelige-fejlscenarier.

4.Kalibrering: Giver en pålidelig metode til kalibrering af beskyttelsesudstyr.

Forbedre systemets pålidelighed: Sørg for, at beskyttelsessystemet er korrekt aktiveret i faktiske fejlhændelser.

Forberedelse og opsætning

Tilslut den primære strøminjektor til den enhed, der testes (f.eks. relæ eller strømtransformator).

Indstil det ønskede strømniveau, testvarighed og testtilstand (f.eks. AC/DC-strøm, trinvis indsprøjtning eller kontinuerlig strøm).

Nuværende injektion

Injektoren genererer en høj strøm og sprøjter den ind i systemet, der testes.

Testudstyret (f.eks. relæer) vil reagere ved at aktivere eller deaktivere baseret på dets indstillinger (såsom triptid og nuværende tærskel).

Overvågning & Verifikation

Overvåg responsen fra beskyttelsesenheden eller strømtransformatoren, der testes.

Sørg for, at CT'en eller relæet fungerer som forventet, når det udsættes for teststrømmen.

Dataregistrering og rapportering

Testresultaterne registreres til analyse og rapportering.

Dataene hjælper med at verificere, om beskyttelsesenheden fungerer korrekt under fejltilstande.

Simuler fejlsituationer ved at indsprøjte kontrollerede høje strømme i primære kredsløb såsom relæer eller strømtransformatorer. Den indsprøjtede strøm replikerer overbelastningen, kortslutningen eller andre fejltilstande, der opstår i faktiske systemer. I henhold til testkravene kan enheden generere både AC- og DC-strømme.

1. Test af beskyttelsesrelæ: Kontroller, om relæet reagerer korrekt på fejltilstande og tripper i henhold til specifikationerne.
2. Test af strømtransformer (CT): Simuler høj primærstrøm for at teste nøjagtigheden af ​​CT og sikre, at de korrekt reducerer strømmen af ​​beskyttelsesrelæer.
3. Kalibrering: Sørg for, at relæer og andre beskyttelsessystemer er korrekt kalibreret til at reagere korrekt på fejlstrømme.
4. Vedligeholdelse og fejlfinding: Bruges til at diagnosticere og vedligeholde beskyttelsessystemer for at sikre, at de fungerer korrekt.
5. Fejlsimulering: Simuler virkelige-fejl (såsom kortslutninger, overbelastninger) for at verificere beskyttelsessystemets ydeevne.

1. Sikkerhedsjording og isolering

Sørg for, at afbryderen, CT-en og beskyttelsessystemet er fuldstændigt-afspændt og isoleret. Jord alt udstyr korrekt.

2. Vælg Correct Current Range

Vælg en tester med tilstrækkelig udgangsstrøm til at udløse relæet eller mætte CT'en. Undgå at overbelaste testeren.

3. Undgå langvarig høj strømudgang

Høj strøm (over 1000A) opvarmer kabler og interne komponenter. Følg arbejdscyklusgrænserne (f.eks. 1-2 minutter TIL, derefter afkøles).

4. Brug passende testkabler

Brug korte, tykke kabler (f.eks. 50-70 mm² pr. 1000A) med tætte forbindelser for at forhindre overophedning og spændingsfald.

5. Undgå utilsigtet kontakt

Udgangsterminaler bærer farlig lav-spænding, men ekstrem høj strøm. Hold uautoriseret personale væk.

6. Sikre alle forbindelser

Løse forbindelser forårsager buedannelse, overophedning og falske aflæsninger. Spænd alle klemmer og bolte godt.

7. Hold øje med Breaker Trip

Afbryderen åbner, når teststrømmen overstiger beskyttelsesindstillingen. Underret nærliggende personale før testning.

8. Registrer omgivende temperatur

Lederens modstand ændres med temperaturen (≈0,4%/grad for kobber). Korrekt aflæsninger til standard referencetemperatur (20 grader eller 75 grader).

9. Udledning efter test

Interne kondensatorer eller induktorer kan lagre resterende energi. Vent til "afladningen er fuldført", før ledningerne frakobles.

10. Regelmæssig kalibrering og vedligeholdelse

Kalibrer årligt for at sikre amperemeter, timer og output nøjagtighed. Efterse kabler, terminaler og køleventilator regelmæssigt.
