Strømkabler bruges ofte som strøminput (eller output)-ledninger til kraftværker, transformerstationer og industri- og minevirksomheder og er meget udbredt i by- og landstrømsnet. I dag bruges tværbundet-polyethylenisolering mest. På grund af det testede udstyrs store kapacitet, bruger nogle steder stadig testmetoden for jævnstrømsmodstandsspænding til at teste emner af tværforbundne polyethylenisolerede strømkabler (i det følgende benævnt tvær-forbundne kabler) før drift. I de senere år har mange forskningsinstitutioner både nationalt og internationalt vist, at jævnstrømstestning kan forårsage forskellige grader af skade på krydsforbundne polyethylenkabler.
Vigtige problemer ved test af modstå spænding
Et generelt princip for højspændingstestteknologi er, at feltstyrken af den testspænding, der påføres prøven, skal simulere driftsforholdene for højspændingselektriske apparater. Konklusionen om at bestå eller ikke bestå højspændingstesten bør repræsentere, om de svage punkter i det elektriske-højspændingsudstyr udgør en trussel mod fremtidig drift. Det betyder, at fejlmekanismen i forsøget skal have samme fysiske proces som mekanismen i elektrisk drift. Ifølge dette princip manifesterer problemerne med at udføre DC-modstandsspændingstests på krydsforbundne kabler hovedsageligt i følgende aspekter:
1) Under jævnstrømsspænding er den elektriske feltstyrke fordelt i henhold til resistiviteten, og materialet i isoleringslaget af tværbundet polyethylenkabel indeholder mange komponenter, og dets resistivitetsfordeling er ujævn. Samtidig er resistiviteten meget påvirket af faktorer som temperatur. Under jævnstrømsspænding er den elektriske feltfordeling i isoleringslaget af tværbundet polyethylenkabel derfor ujævn, hvilket kan resultere i stærke elektriske felter i nogle dele af isoleringslaget og svage elektriske felter i andre, hvilket fører til lokalt isolationsnedbrud og ulykker under drift.
2) Kabler genererer en "hukommelses"-effekt under jævnstrømsspænding, der lagrer og akkumulerer unipolære restladninger. Når først der er en "hukommelse" forårsaget af DC-modstandsspændingstesten, tager det lang tid at frigive denne DC-spænding. Hvis kablet sættes i drift, før den resterende DC-ladning er helt frigivet, vil DC-spændingen blive overlejret på toppen af strømfrekvensspændingen, hvilket medfører, at spændingsværdien på kablet langt overstiger dens nominelle spænding, hvilket kan føre til isolationsbrud af kablet.
3) DC-modstandsspændingstesten af kryds-forbundne polyethylenkabler viser, at på grund af virkningen af rumladning kan den faktiske elektriske feltstyrke i isoleringen nå mere end ti gange den elektriske arbejdsfeltstyrke af kabelisoleringen. Derfor, selvom kablet består DC-modstandsspændingstesten uden nedbrud, vil det stadig forårsage alvorlige isolationsskader.
4) Fordelingen af DC-spændingens elektriske feltstyrke anvendt i DC-modstandsspændingstesten er forskellig fra fordelingen af AC-spændingens elektriske feltstyrke under drift. DC-modstandsspændingstesten kan ikke simulere den overspænding, som kablet udsættes for under driftsforhold, og kan ikke effektivt opdage fejl i selve kablet, kabelsamlinger og konstruktionsteknologi. I de senere år har der været et stigende antal krydsforbundne kabler på grund af konstruktion og renovering af by- og landdistrikter. Kablet sættes først i drift efter DC-modstandsspændingstesten, og der er også tilfælde af kabel- eller kabelhovedbrud under driftsspænding. Derfor er det bydende nødvendigt at erstatte den originale DC-modstandsspændingstest med en ikke-DC-modstandsspændingstest for at undgå skader på kablet forårsaget af DC-testen og sikre sikker og pålidelig drift af kablet.
Spændingsmodstandstestmetode
Der er flere hovedmetoder til test af ikke DC-modstandsspænding, herunder:
1) Oscillationsspændingstesten udføres ved opladning med en jævnstrømsforsyning og afladning af en seriemodstand og reaktans gennem et afladningskuglegab for at opnå en dæmpet oscillationsspænding. Denne metode er mere effektiv end DC-modstandsspændingstestmetoden, men stadig ikke så effektiv som strømfrekvenstesten.
2) Lav frekvens (0,1 Hz) modstår spændingstest. På grund af den store kapacitet af det krydsforbundne kabel, der testes, og den store kapacitet af testtransformatoren, der kræves til strømfrekvenstestning, er testudstyret omfangsrigt og ikke egnet til-brug på stedet. Ved at bruge 0,1 Hz som teststrømforsyning kan testtransformatorens kapacitet teoretisk reduceres til 1/500, hvilket kraftigt reducerer testtransformatorens vægt. Testtransformatoren kan flyttes til stedet for test. På nuværende tidspunkt anvendes denne metode hovedsageligt til test af mellem- og lavspændingskabler. På grund af det lave spændingsniveau kan den ikke bruges til at teste{12}}højspændingskabler på 66 kV og derover.

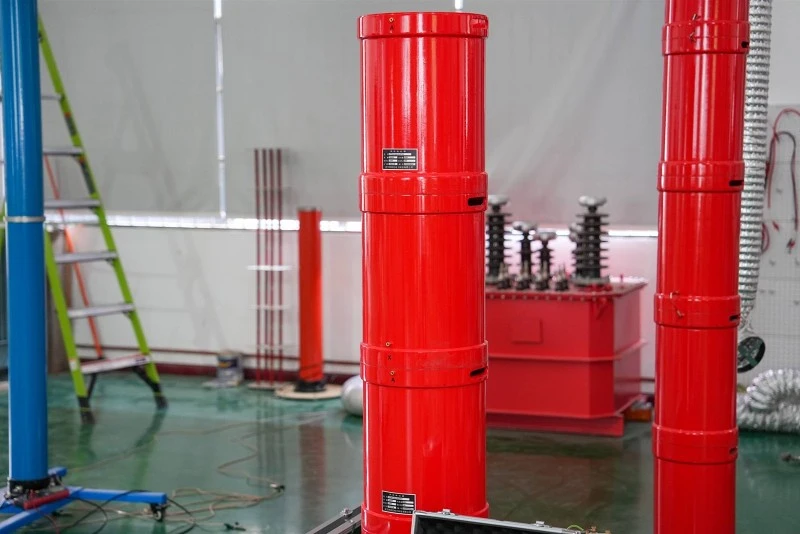

3) Resonansspændingsmodstandstest. Det justerbare resonanstestsystem af induktanstypen kan opfylde kravene til modstå spænding, men på grund af dets store vægt og dårlige mobilitet bruges det hovedsageligt i laboratorier. Frekvenskonverteringsresonanstestmetoden kan opfylde spændingsmodstandskravene for højspændings-krydsforbundne-kabler og har egenskaberne letvægt og god mobilitet, hvilket gør den velegnet til-test på stedet.
