Sikker drift af transformere kræver ikke kun, at transformatorens ydeevne opfylder nationale standarder og brugertekniske krav, men også at transformatorens elektriske isoleringsstyrke opfylder standardkravene. Den elektriske styrke af en transformator er en nødvendig betingelse for at vurdere dens sikre og pålidelige drift under normal arbejdsspænding og unormale forhold, og strømfrekvensmodstandsspændingstesten er en af testene. Den korte-tidstest af strømfrekvensmodstandsspænding er at påføre den tilsvarende nominelle modstandsspænding (effektiv værdi) på isoleringen én gang. Under test af strømfrekvensmodstandsspænding udsættes den testede vikling og dens ledninger på transformeren, såvel som de komponenter, der er tilsluttet den (såsom kontakter), alle for den samme testspænding, mens den ikke-testede vikling kortsluttes til jord. For fuldt isolerede transformere (dvs. med samme isolationsniveau i begyndelsen og slutningen af viklingen), er effektfrekvensens isolationsniveau og effektfrekvensen modstå spændingsværdien i begyndelsen og slutningen af viklingen. For graderede isolerede transformatorer (dvs. med forskellige isolationsniveauer i begyndelsen og slutningen af viklingen), er testværdien for strømfrekvensmodstandsspænding i overensstemmelse med strømfrekvensens isolationsniveau i slutningen af viklingen.
Formålet med test af strømfrekvensmodstandsspænding er at vurdere hovedisolationsstyrken mellem viklingen og jorden og mellem viklingerne. Dette mål kan opnås fuldt ud for fuldisolerede transformere, men for graderede isolerede transformere kan kun isoleringsstyrken af viklingen til jernågets ende og isoleringsstyrken af viklingsdelen fører til jord vurderes. Hvad angår viklingens isoleringsstyrke til jord og mellem viklinger, kan den ikke nå vurderingsmålet.
1. Eksperimentelt udstyr

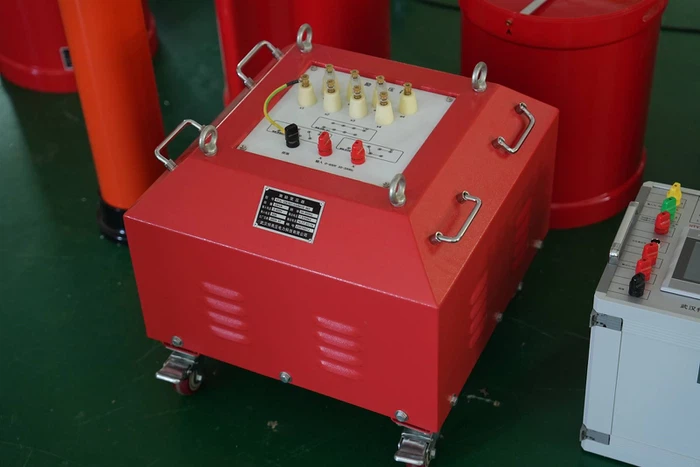

Strømfrekvensmodstandsspændingstesten består hovedsageligt af teststrømforsyning, testtransformator, måle- og beskyttelsesudstyr. Strømforsyningen bør være justerbar i strømfrekvensmodstandsspændingstesten, hvilket kan opnås ved selvkoblende spændingsregulatorer, skiftespolespændingsregulatorer, synkrone generatorsæt osv. Kapaciteten af en justerbar strømforsyning skal generelt svare til testtransformatorens kapacitet, hvilket kræver, at dens udgangsstrøm er lig med mærkestrømmen på lavspændingssiden af testspændingen og dens udgangsspænding for at være lig med testspændingen og dens udgangsspænding. på lavspændingssiden af testtransformatoren.
Synkrongeneratorsæt er en ideel justerbar strømkilde. Dens fordele er stabil frekvens og god bølgeform. Dens ulemper er dyrt, stort fodaftryk og høj støj under drift. Under strømfrekvensmodstandsspændingstesten, på grund af belastningens kapacitive karakter, sker der ofte selvexcitering, hvis kompensationen ikke er god, når den bruges som strømforsyning.
En autotransformer er en variabel strømforsyning, der bruger en glidende kontakt til at bevæge sig langs viklingen. Dens spændingsregulering er ikke ensartet og er gradueret, men hvert trin er fint opdelt. På grund af dens lave pris, nem bærbarhed, lav lækagemodstand, god bølgeform og bred brug. Men på grund af dens glidende kontakter er dens kapacitet begrænset, hvilket gør den velegnet til spændingsregulering i testtransformatorer med lille kapacitet.
Spændingsreguleringsprincippet for en spoleregulator er at forbinde to viklinger med lige store vindinger, men modsatte viklingsretninger i serie, og bruge en kort-kredsvikling til at dække de to viklinger i serie. Kort-viklingen kan bevæge sig op og ned og dermed regulere spændingen. På grund af fraværet af glidekontakter i skiftende spoleregulator, kan dens kapacitet gøres meget stor og kan bruges til at teste transformere med større kapacitet. Men på grund af den mulige mætning af det magnetiske kredsløb i jernkernen af skiftespoleregulatoren, kan spændingsudgangsbølgeformen være dårlig. Derfor bør der træffes foranstaltninger i henhold til den faktiske situation, når du vælger.
Testtransformatoren er et nøgleudstyr til generering af testspænding. På grund af det faktum, at den testede transformer opfører sig som en ren kondensator under strømfrekvensmodstandsspændingstesten, er størrelsen af testprøvekapacitansen tæt forbundet med valget af testtransformatorens kapacitet. Under eksperimentet kræves det generelt, at den nominelle spænding på højspændingssiden af testtransformatoren er lidt højere end testprøvens testspænding, og dens mærkestrøm ikke er lavere end den maksimale kapacitansstrøm for testprøven. Måle- og beskyttelsesudstyr er væsentligt udstyr til at udføre strømfrekvensmodstandsspændingstest. Almindelige måleenheder omfatter kuglegab, elektrostatisk voltmeter, målevikling af testtransformator, højspændingstransformator og strømfrekvenskapacitiv spændingsdeler. Den almindeligt anvendte målemetode i øjeblikket er at bruge en effektfrekvens kapacitiv spændingsdeler forbundet til et spidsvoltmeter. For at forhindre overstrøm og overspænding forårsaget af sammenbrud af testprøven i at forårsage unødig skade på testudstyret og testprøven, bør der generelt tages visse metoder for at beskytte dem under strømfrekvensmodstandsspændingstesten. Almindelige beskyttelsesmetoder omfatter indsættelse af en modstand med en vis modstandsværdi i serie mellem testtransformatoren og testprøven, tilslutning af beskyttelseskuglegabet parallelt med testprøven og installation af overspændings- og overstrømsbeskyttelsesanordninger på lavspændingssiden af testtransformatoren.
2. Problemer, der skal noteres i spændingsmodstandstest
For det første, hvis et generatorsæt bruges som strømkilde til spændingsmodstandstest, skal der lægges særlig vægt på generatorens selvexciteringsfænomen. Før testen skal systemets kapacitansstrøm beregnes ud fra kapacitansen af den testede transformer, og en passende kompensationsreaktansværdi skal vælges. For det andet skal du vælge det passende måleinstrument, der opfylder nøjagtighedskravene baseret på modstandsspændingsværdien for testprøven. Når du vælger en spændingsdeler, skal du være opmærksom på placeringskravene til spændingsdeleren, især valget af instrumenter på-lavspændingssiden. Peakmåleren, der bruges til kalibrering, må ikke udskiftes med andre instrumentmodeller. Ellers vil det påvirke spændingsdelerforholdet og forårsage betydelige målefejl.
Beskyttelsesmodstanden bruges til at begrænse kortslutningsstrømmen,-når den testede transformer bryder sammen. Hvis beskyttelsesmodstanden ikke er serieforbundet, svarer det til, at testtransformatoren direkte kortslutter ved en højere udgangsspænding, når den testede transformer bryder sammen, hvilket vil generere en stor kortslutningsstrøm og forårsage skade på testtransformatoren. Farlige svingninger vil forekomme i højspændingsviklingen, hvilket resulterer i overspænding på både testprøven og testtransformatoren. Derfor er det meget nødvendigt at begrænse kortslutningsstrømmen til den tilladte værdi, så der skal tilsluttes en beskyttelsesmodstand, og dens modstandsværdi tages generelt som kortslutningsstrømgrænsen inden for det tilladte niveau.
