Produktintroduktion

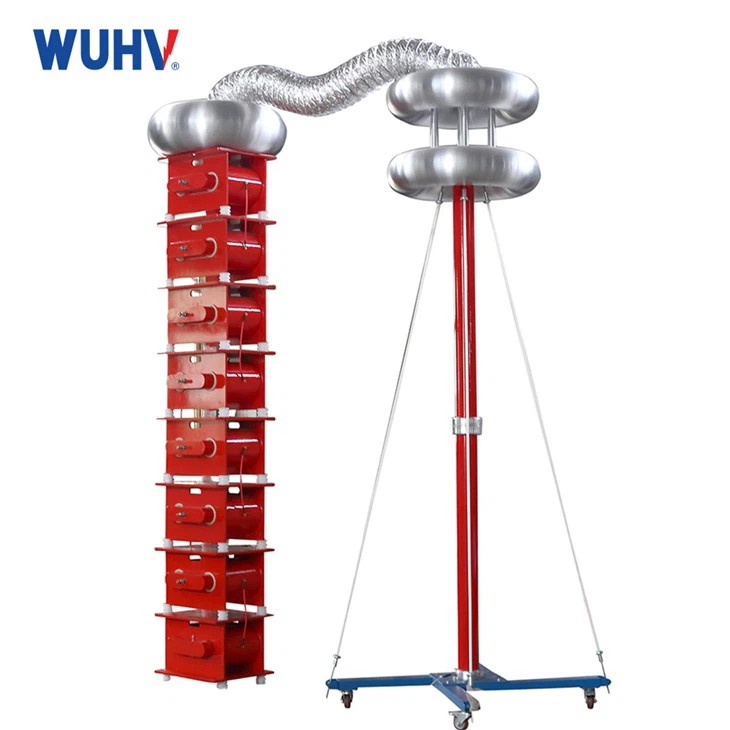

CVT-resonansforsøgssættet er en kritisk enhed i kraftsystemer, der bruges til at udføre effektfrekvens AC, modstå spændingstest på højspændingselektrisk udstyr (såsom kabler, transformatorer, GIS, generatorer osv. .) . Det bruger princippet om seriens resonans til at generere høj spænding ved strømfrekvens (50Hz eller 60Hz) til at verificere princippet og ydeevnen for serien for serien til at generere høj spænding ved strømfrekvens (50hz eller 60Hz) til at verificere princippet og ydeevnen for serien for serien til at generere høj spænding ved strømfrekvens udstyr .
En AC-resonansprøve for CVT (også kendt som en resonansfrekvenstest eller resonans-modstandstest) er en specialiseret højspændingstest, der udføres på kapacitive spændingstransformatorer (CVT'er) for at vurdere integriteten af deres vigtigste isoleringssystem (primært kondensatorsektioner og elektromagnetiske enhedsisolering) .}
Tekniske parametre (tilpasses)
|
Bedømt kapacitet |
80 kva |
|
Bedømt spænding |
160 kV |
|
Justerbart induktansområde |
65~130H |
|
Bedømt frekvens |
50Hz |
|
Bedømt strøm |
0.5A |
|
Justerbart spalteområde |
0 ~ 300mm |
De vigtigste fordele i forhold til konventionelle strømfrekvenstesttransformatorer
1.Dramatisk reduceret efterspørgsel efter inputkraften:Dette repræsenterer den mest betydningsfulde operationelle forbedring . Systemet trækker kun 1/q af den magt, der kræves af selve testobjektet, hvilket i det væsentlige letter strømkildebegrænsninger, især afgørende for feltanvendelser .
2.Forbedret portabilitet:Kombinationen af en mindre strømforsyningsenhed, excitationstransformator med lavere kapacitet og modulær reaktordesign resulterer i et langt mere kompakt og letvægtssystem sammenlignet med en lige så bedømt testtransformator . Dette forenkler transport og på stedet .}
3.Overlegen outputbølgeform:Resonanskredsløbet for resonans-testsystem producerer iboende sinusformet udgangsspænding med høj renhed ved testobjektet, fuldt ud overens med standardspecifikationer .
4.Inherent fejlstrømbegrænsning under flashovers:If the test object flashes over or breaks down, the resonant condition collapses instantly. This causes a rapid increase in circuit impedance, naturally restricting the fault current magnitude (I=Uin / Z). The resulting current is merely a fraction (approximately 1/Q) of the pre-fault resonant current, significantly minimizing potential damage compared to the high Kortslutningsstrømme, der er typiske for testtransformatorer .
5.Strømlinet resonanssporing:Frekvensvariabel kontrol muliggør hurtig, præcis og stort set automatiseret identifikation og vedligeholdelse af resonanspunktet .
Typiske applikationsscenarier
1.Strømkabler:Idriftsættelsesforsøg, forebyggende vedligeholdelsestest (hovedisolering vekselstrømsspændingstest, udskiftning af DC modstå spænding) .
2.Gasisoleret switchgear (GIS):Idriftsættelse af test, post-overhaul-tests (hovedkredsløb AC modstander spændingstest) .
3.Generatorer:Statorvikling AC tåler spændingstest .
4.Transformers:Induceret spænding modstå test (kræver frekvenser over nominel frekvens, men falder stadig under effektfrekvensresonansprincippet) .
5.Kapacitivt udstyr:AC Motstand spændingstest til bøsninger, instrumenttransformatorer osv. .
6.Andet elektrisk udstyr med højspænding:AC Motstand spændingstest til afbrydelser, isolatorer osv. .
